Máquina de conformado y recorte de escritorio

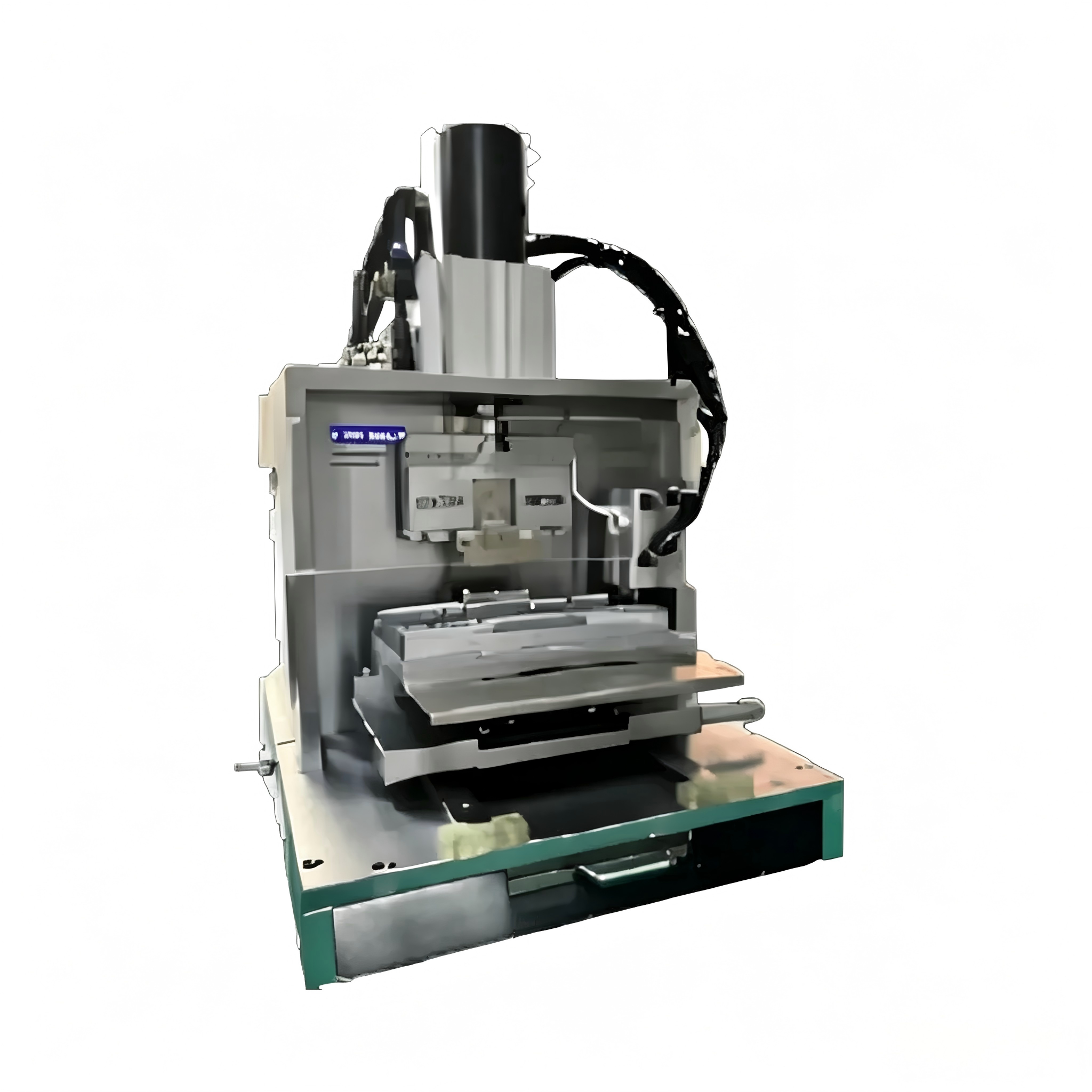

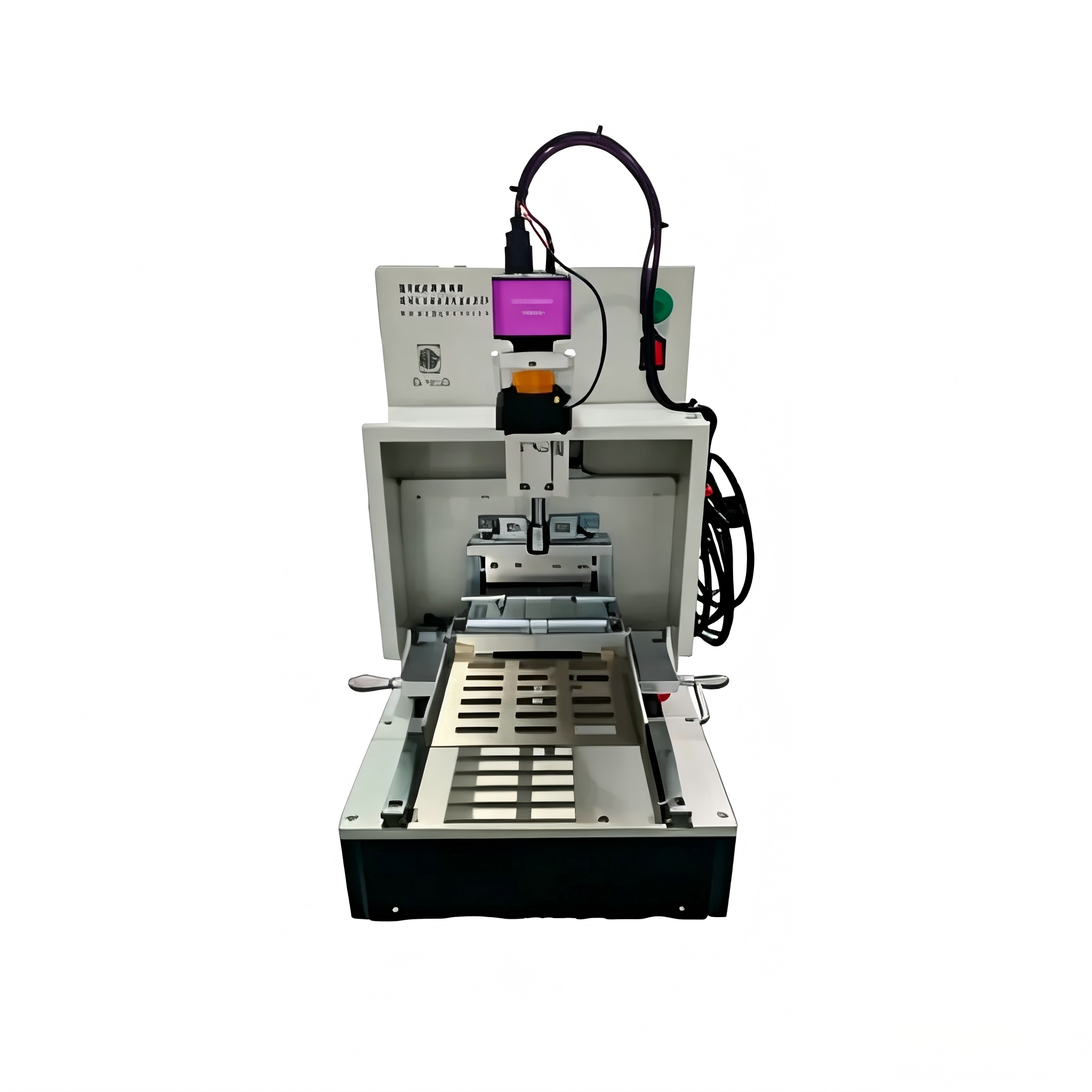

Esta serie de plataformas de soldadura Hot Bar es una máquina automática de soldadura de un solo paso y multipines compatible con múltiples funciones, incluyendo CCD para visualización ampliada y alimentador automático de cables de soldadura. El equipo es fácil de manejar y no requiere formación especializada: los operadores solo necesitan colocar la pieza sobre la plataforma de soldadura y pulsar el botón de arranque para completar el proceso de soldadura. Su principio de proceso consiste en calentar y enfriar rápidamente las uniones de soldadura bajo presión, evitando eficazmente defectos como la flotación de soldadura y la pseudo-soldadura. Al integrar funciones de control de retroalimentación de temperatura en lazo cerrado y monitorización de presión en tiempo real, el sistema permite un control de alta precisión de los parámetros de soldadura, asegurando así una excelente repetibilidad del proceso y una producción consistente y de alta calidad.
Este equipo es adecuado para el procesamiento monolateral de una sola pieza, soldando todas las uniones de soldadura de un lado en una sola operación.
Especificaciones del producto
|
Elementos
|
Parámetro
|
|---|---|
|
Tensión nominal
|
AC220V 50Hz
|
|
Potencia nominal
|
1,5 kVA/3,0 kVA
|
|
Presión de suministro de aire
|
0,5-0,7 MPa
|
|
Método de enfriamiento
|
Refrigeración pasiva + Refrigeración activa
|
|
Modos de regulación
|
Sistema de control de retroalimentación de temperatura en circuito cerrado, sistema de monitorización y retroalimentación con detección de presión
|
|
Ajuste de altura del termodo
|
0-80 mm
|
|
Carrera termoda
|
Fijado
|
|
Método de entrada/salida de la estación de soldadura
|
Manual/Automático
|
|
Dimensiones de la estación de soldadura
|
90x90 mm, personalizable
|
|
Peso neto
|
30 kg + 20 kg
|
|
Accesorios opcionales
|
Monitor CCD/Alimentador de cable de soldadura
|
|
Dimensiones
|
Fuente de alimentación: L 420 × W 210 × H 335 mm Plataforma: L 430 × W 250 × H 500 mm
|
Características del producto
Sistema central autodesarrollado
Este equipo utiliza software autodesarrollado y un sistema de control basado en microcontrolador. Con tecnología madura y funcionamiento estable, su rendimiento ha sido ampliamente validado en el mercado.
Transmisión y posicionamiento de alta precisión
Accionado por un servomotor acoplado a un módulo de tornillo lineal de derivación, el módulo termodo es estable y fiable. Su repetibilidad y estabilidad a largo plazo también superan a las de sus homólogos del sector, garantizando resultados de soldadura altamente consistentes.
Estructura compacta para facilitar la integración
La unidad compacta permite su adaptación flexible a líneas de producción automatizadas o funciona como estación de trabajo independiente, facilitando su despliegue.
