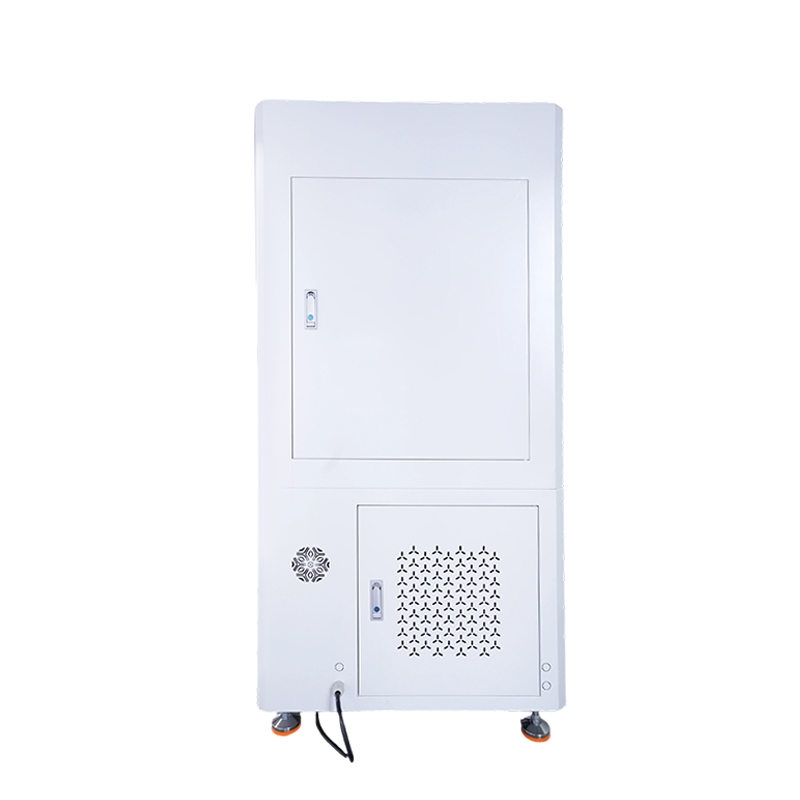

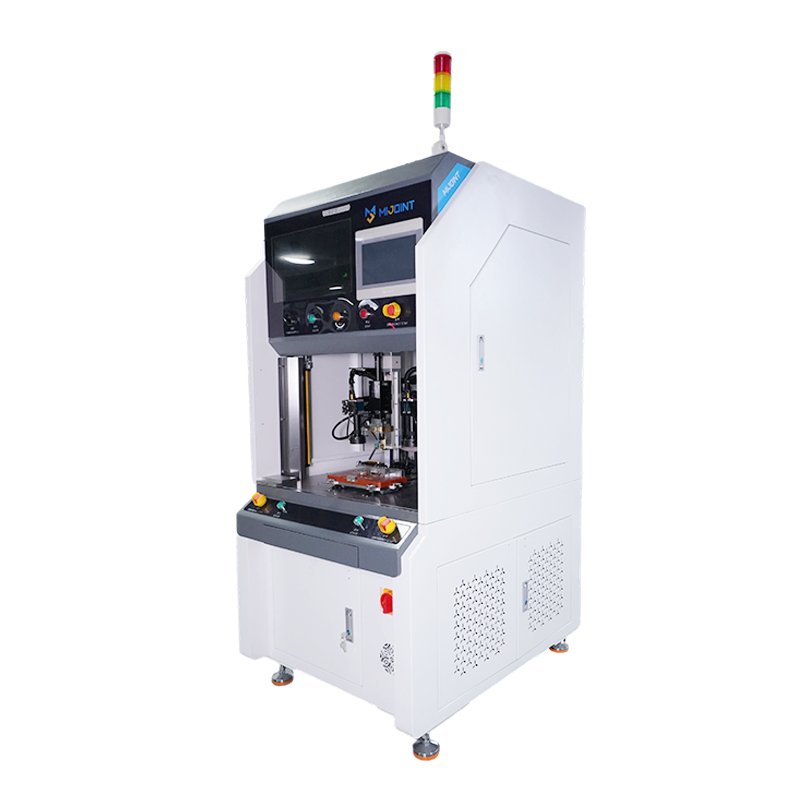

Máquina de soldadura por resistencia de estación única
Este soldador electrónico por puntos integra sistemas avanzados de detección de presión y control electrónico, permitiendo un control preciso de la tensión de salida, la duración de la soldadura y la presión de soldadura. También cuenta con un sensor de corriente incorporado que monitoriza en tiempo real la calidad de soldadura de cada unión de soldadura. El equipo es adecuado para soldar cables esmaltados o metálicos con diámetros que van de 0,02 mm a 0,30 mm. Puede soldar directamente cables esmaltados, cables metálicos, tiras metálicas, chapas metálicas, células solares, etc. Actualmente se utiliza ampliamente en la producción en masa de microcomponentes como inductores de chip, transformadores de montaje superficial, zumbadores en miniatura, componentes de comunicación de alta frecuencia, tarjetas inductivas de CI, bobinas de reloj y módulos.
Especificaciones del producto
|
Elementos
|
Parámetro
|
|---|---|
|
Potencia máxima de pulso de salida
|
540 VA
|
|
Ancho de pulso de soldadura
|
0-29,9 ms (resolución 0,1 ms)
|
|
Modo de control
|
Manual/Automático
|
|
Dimensiones de la estación de soldadura
|
90 x 90 mm
|
|
Amplitud principal del pulso
|
0,01-1,99 V (resolución 0,01 V)
|
|
Suministro eléctrico
|
AC220V
|
|
Método de calentamiento
|
Calentamiento por pulsos
|
|
Diámetro del alambre soldable
|
∅ 0,02-0,3 mm
|
|
Dimensiones
|
L 620 × W 600 × H 1600 mm (sin contar el monitor)
|
Características del producto
Despliegue flexible y alta compatibilidad
Este equipo cuenta con un diseño independiente de tipo suelo, que permite una operación independiente o una rápida integración en líneas de producción automatizadas con módulos estándar para adaptarse a diversos escenarios de fabricación.
Control preciso y salida estable
Está equipado con una función de regulación energética de soldadura de alta precisión para asegurar una salida de energía estable y constante, garantizando la calidad de la soldadura desde la fuente.
Juntas de soldadura superiores y rendimiento fiable
Las uniones de soldadura finas, así como una excelente conductividad, baja disminución de señal y un diseño de termodo precisamente posicionado y duradero, mejoran de forma integral la fiabilidad del proceso y la vida útil del producto.
